框架型號

PGD70 （標準系列）

PGD80 （標準系列）

PGD90 （標準系列）

PGD120（標準系列）

PGDS70（S 系列）

PGDS80 （S 系列）

PGDS90 （S <系列）

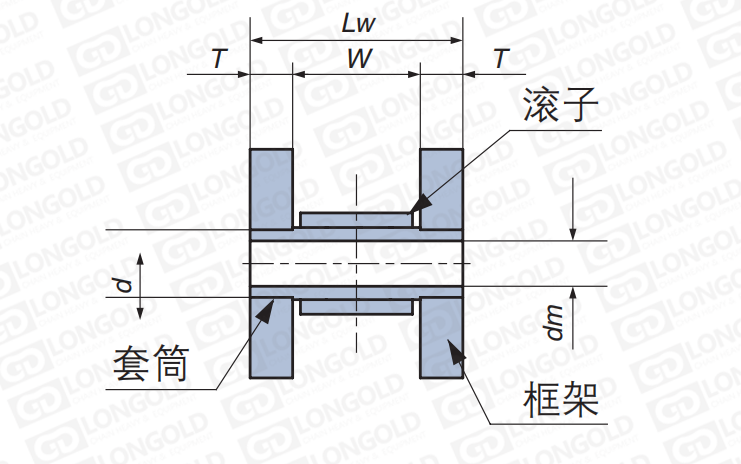

規格

圓弧節距(P)

70.0

圓弧節距(P)

80.0

圓弧節距(P)

90.0

圓弧節距(P)

120.0

滾子直徑

35.7

滾子直徑

39.7

滾子直徑

47.6

滾子直徑

63.5

總寬（Lw）

標準：72

總寬（Lw）

標準：74

總寬（Lw）

標準：90

總寬（Lw）

標準：112

S：60

S：66

S：76

內寬（W）

40.0

內寬（W）

42

內寬（W）

52.0

內寬（W）

68

板厚（T）

標準：16

板厚（T）

標準：16

板厚（T）

標準：19

板厚（T）

標準：22

S：10

S：12

S：12

安裝孔

17.0

安裝孔

17.0

安裝孔

22.0

安裝孔

32.0

安裝螺栓尺寸

M16

安裝螺栓尺寸

M16

安裝螺栓尺寸

M20

安裝螺栓尺寸

M30

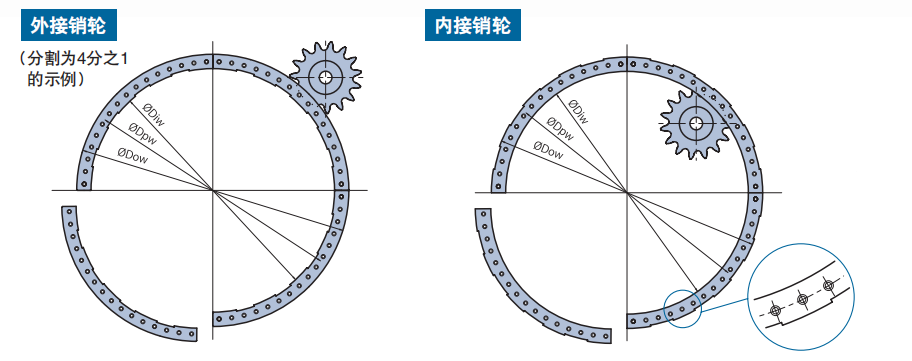

滾子數量

分割數量

節距直徑

外徑

內徑

分割數量

節距直徑

外徑

內徑

分割數量

節距直徑

外徑

內徑

分割數量

節距直徑

外徑

內徑

NT

Dpw

Dow

Diw

Dpw

Dow

Diw

Dpw

Dow

Diw

Dpw

Dow

Diw

60

4

1336.90

1409

1264

5

1527.89

1608

1447

6

1718.87

1815

1622

8

2291.83

2442

2141

70

5

1559.72

1632

1487

6

1782.54

1863

1702

7

2005.35

2102

1909

9

2673.80

2824

2523

80

6

1782.54

1855

1710

7

2037.18

2118

1957

8

2291.83

2388

2195

10

3055.77

3206

2905

90

7

2005.35

2078

1933

8

2291.83

2372

2211

9

2578.31

2675

2482

12

3437.75

3588

3287

100

7

2228.17

2301

2156

9

2546.48

2627

2466

10

2864.79

2961

2768

13

3819.72

3970

3669

110

8

2450.99

2523

2378

9

2801.13

2882

2721

11

3151.27

3248

3055

14

4201.69

4352

4051

120

9

2673.80

2746

2601

10

3055.77

3136

2975

12

3437.75

3534

3341

15

4583.66

4734

4433

130

10

2896.62

2969

2824

11

3310.42

3391

3230

12

3724.23

3821

3628

16

4965.63

5116

4815

140

10

3119.44

3192

3047

12

3565.07

3646

3485

13

4010.70

4107

3914

18

5347.61

5498

5197

150

11

3342.25

3415

3270

13

3819.72

3900

3739

14

4297.18

4394

4201

19

5729.58

5880

5579

160

12

3565.07

3638

3493

13

4074.37

4155

3994

15

4583.66

4680

4487

20

6111.55

6262

5961

170

12

3787.89

3860

3715

14

4329.01

4410

4249

16

4870.14

4967

4774

21

6493.52

6644

6343

180

13

4010.70

4083

3938

15

4583.66

4664

4503

17

5156.62

5253

5060

22

6875.49

7026

6725

190

14

4233.52

4306

4161

16

4838.31

4919

4758

18

5443.10

5540

5347

24

7257.47

7408

7107

200

15

4456.34

4529

4384

17

5092.96

5173

5012

19

5729.58

5826

5633

25

7639.44

7790

74S9

220

16

4901.97

4974

4829

18

5602.25

5683

5522

21

6302.54

6399

6206

27

8403.38

8554

8253

240

17

5347.61

5420

5275

20

6111.55

6192

6031

22

6875.49

6972

6779

30

9167.32

9318

9017

260

19

5793.24

5866

5721

21

6620.85

6701

6540

24

7448.45

7545

7352

32

9931.27

10082

9781

280

20

6238.87

6311

6166

23

7130.14

7211

7050

26

8021.41

8118

7925

35

10695.21

10846

10545

300

22

6684.51

6757

6612

25

7639.44

7720

7559

28

8594.37

8691

8498

37

11459.16

11610

11309
