QTL系列錐套SK/SF型

QTL錐套上有雙孔，允許錐套正向安裝或者反向安裝，螺釘能十分方便的從輪轂或者錐套法蘭側安裝，無論以哪種方式安裝，螺釘總是從側面容易插入的地方插入。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
QTL錐套材質
QTL錐套優點
應用

QTL型錐套很容易安裝在錐孔上，并通過擰緊螺釘緊壓在軸上。錐孔壓緊錐套并緊固在軸上，因此就不需要額外的鍵或銷子。

QTL錐套很容易從輪轂上拆卸下來，在錐套的輪轂上孔中使用上拉螺栓即可鉆出襯套。

優質結構鋼或高牌號灰鑄鐵，表面發藍處理，能夠很好的防銹。QTL錐套很容易從輪轂上拆卸下來，在錐套的輪轂上孔中使用上拉螺栓即可鉆出襯套。

連接牢固，不易松動，有效防止設備在運行過程中出現意外事故，保障操作人員的安全。

無論是在高溫、低溫、潮濕還是多塵等惡劣環境下，QTL 錐套都能保持良好的性能，具有較強的環境適應性。

安裝過程迅速，能夠大大縮短設備的停機時間，提高生產效率。拆卸同樣方便，便于設備的維護和部件的更換。

QTL錐套在工程制造、汽車行業、建筑行業中都有廣泛應用。

在汽車的發動機、變速器、傳動軸等部件之間的連接中，QTL 錐套發揮著重要作用。它能夠有效地傳遞動力，同時適應汽車在不同路況下的運行需求。

在各類機床，如車床、銑床、鉆床等設備中，QTL 錐套用于連接電機軸與主軸箱，實現動力的傳遞。它能夠確保高精度的傳動，保證加工精度和效率。

技術參數

點擊圖片放大

■產品本體結構詳見如上圖

上圖為QTL系列錐套SDS/SD型錐套尺寸圖。

■尺寸表

QTL錐套型號

主要
尺寸

六角螺釘

孔徑

鍵槽

孔徑

鍵槽

**G

螺栓分布圓直徑

寬(W)×深(H)

inch

9/16

3 7/8

1 3/8

1 1/4

0.23

1 15/16

3 5/16

3 5/16x2

1/2

1/8x1/16

1 13/16

1/2x1/4

9/16

1 7/8

5/8

3/16x3/32

1 15/16

1 1/9

3/4

2 1/16

1 3/16

2 1/8

7/8

2 3/16

1/2x1/8

1 5/16

1/4x1/8

2 1/4

2 5/16

5/8x1/16

1 1/16

2 3/8

1 1/8

2 7/16

1 3/16

2 1/2

1 1/4

2 9/16

1 5/16

5/16x5/32

2 5/8

1 3/8

1 7/16

3/8x3/16

1 1/2

1 9/16

1 5/8

1 11/16

1 3/4

5/8

3 1/8

4 5/8

1 7/16

1 1/4

0.23

2 1/16

3 7/8

3 3/8x2

1/2

1/8x1/16

1 13/16

1/2x1/4

9/16

1 7/8

5/8

3/16x3/32

1 15/16

1 1/9

3/4

2 1/16

1 3/16

2 1/8

7/8

2 3/16

1/2x1/8

1 5/16

1/4x1/8

2 1/4

2 5/16

5/8x1/16

1 1/16

2 3/8

1 1/8

2 7/16

1 3/16

2 1/2

1 1/4

2 9/16

1 5/16

5/16x5/32

2 5/8

1 3/8

1 7/16

3/8x3/16

1 1/2

1 9/16

1 5/8

1 11/16

1 3/4

注：

*F=配合孔長度

**G=QTL錐套與配合輪轂之間的間隙

帶“+”標記的型號請具體咨詢本公司

錐套內孔范圍

QTL錐套型號	最小孔徑	最大孔徑
	最小孔徑	全鍵槽	淺鍵槽	無鍵槽
	inch	inch	inch	inch
JA	3/8	1	1 ?3/16	1 1/4
SH	1/2	1 3/8	1 5/8	1 11/16
SDS	1/2	1 5/8	1 15/16	2
SD	1/2	1 5/8	1 15/16	2
SK	1/2	2 1/8	2 1/2	2 5/8
SK	1/2	2 1/8	2 1/2	2 ?9/16
SF	1/2	2 1/4	2 7/8	2 15/16
E	7/8	2 7/8	3 1/2	-
F	1	3 1/4	3 15/16	4
J	11/2	3 13/16	4 1/2	-
M	2	4 11/16	5 1/2	-
N	2 ?7/16	5 1/16	5 7/8	-
P	2 15/16	5 13/16	7	-
W	4	7 1/2	8 1/2	-
S	6	8 1/4	10	-

安裝說明

QTL系列錐套SK/SF型錐套的安裝方式為反向安裝。

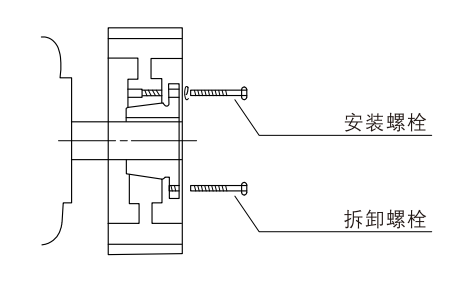

在安裝時，將襯套錐度的小端對準電機，如下圖所示

安裝：將螺栓穿過錐套法蘭上的鉆孔，然后擰緊到產品輪轂的螺紋孔中，將裝配松散的部件(錐度小的一端)滑到軸上的所需位置，均勻交替地擰緊每個螺栓。
拆卸：拆卸螺栓，并將它們放入錐套法蘭的螺紋孔中，當它們被拉起時，它們將作為千斤頂螺釘作用于產品輪轂的表面，以釋放錐套和輪轂之間的抓緊力。
